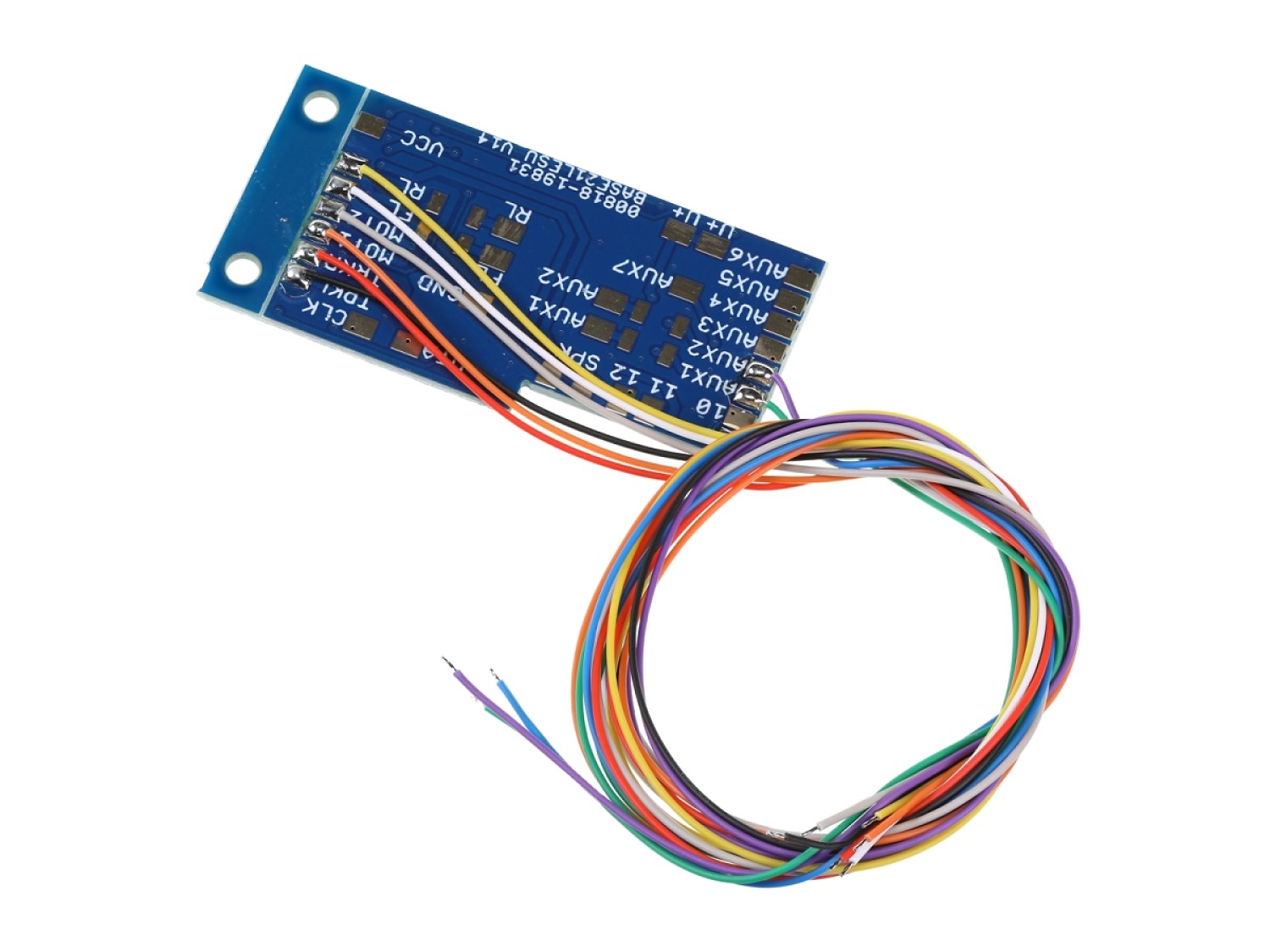

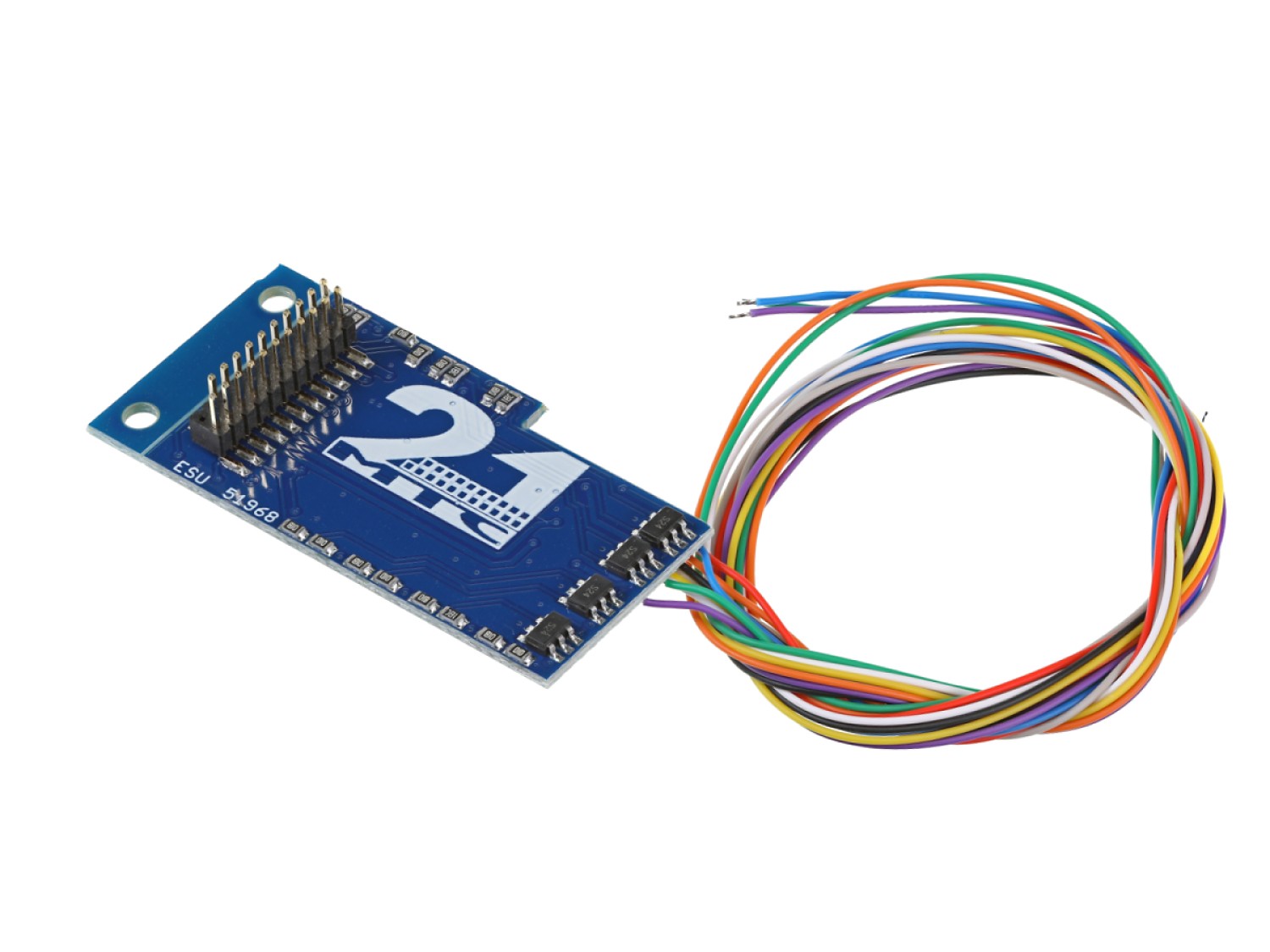

21MTC-Adapterplatine, 6090x Bauform, mit AUX3 und AUX4 (für 21 MTC (nicht MKL) Decoder ab der Generation 3)
Die 21MTC Adapterplatine eignet sich, wenn Sie eine Lok ohne Schnittstelle digitalisieren möchten, aber den Decoder nicht frei verdrahten wollen oder mehr als 4 Funktionsausgänge an Ihrem LokPilot oder LokSound Decoder nutzen möchten.
Diese Adapterplatine ahmt die typische Bauform des Märklin® 6090x Decoders nach und kann überall dort eingebaut werden, wo auch dieser Platz finden würde.
Der Decoder mit 21MTC-Schnittstelle (bevorzugt ESU LokPilot bzw. LokSound) wird einfach auf die Platine aufgesteckt. Ausgangsseitig bietet dieser Adapter bereits verlötete Kabel (ca 20cm Länge) für alle erforderlichen Kontakte. Die Verdrahtung Ihrer Lok ist somit ein Kinderspiel. Für die Funktionen AUX3 und AUX4, welche auf den Decodern als Logikausgänge ausgeführt sind, sind Leistungsverstärker (je ca. 250 mA) mit an Bord, so dass Sie mit ESU Decodern insgesamt bis zu 6 physikalische Funktionsausgänge zur Verfügung haben.
Dimensionen: Länge 35.5mm x 20.0mm (Mit Befestigungszunge: 40.5mm x 20.0mm)
Dem Artikel liegt eine Einbau- und Betriebsanleitung für Adapterplatinen bei.
