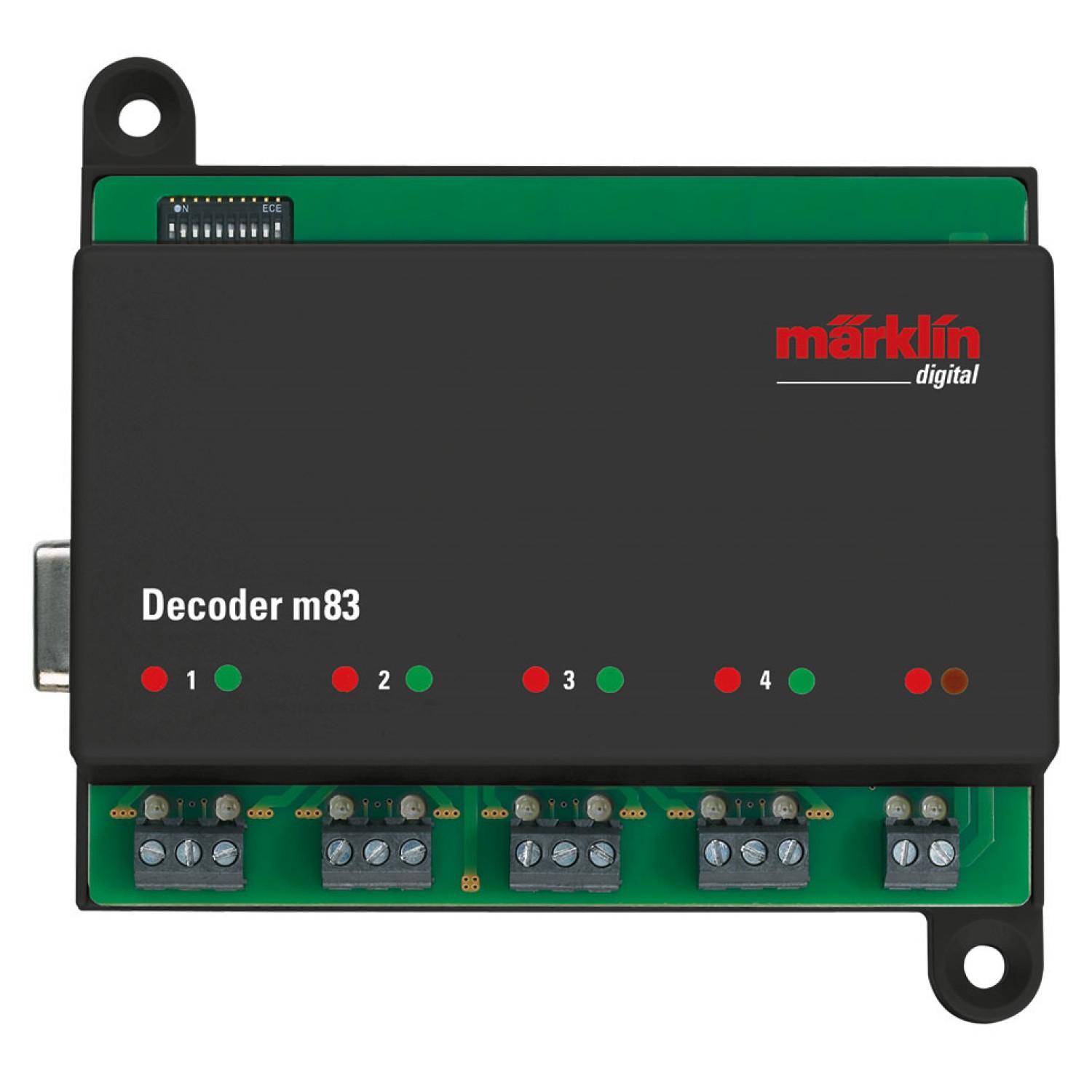

Empfänger zum Schalten von Weichen, Signalen und Entkupplungsgleisen. Der m83 unterstützt die Digitalformate Motorola, DCC und mfx. Einstellen der Digitaladresse über Codierschalter oder über das Programmiergleis in 4er-Schritten möglich. Es steht der Adressbereich im Motorolaformat bis Adresse 320 und im DCC Format bis Adresse 2040 zur Verfügung. Der m83 besitzt 8 Ausgänge, die jeweils separat oder paarweise ansteuerbar sind. Voreinstellung ist das Schalten von bis zu 4 Weichen. Weitere Funktionen sind z.B. das Schalten von bis zu 8 Beleuchtungen (dimmbar) mit einem definiertem Einschaltverhalten (z.B. Straßenbeleuchtung, Häuserbeleuchtungen). Es ist möglich eine Fremdeinspeisung, z.B. über 66360 zu realisieren, nur in Verbindung mit 60822. Die Decoder m83 und m84 sind beliebig anreihbar. Für motorische Antriebe ist pro Ausgangpaar ein Zurüstset 60821 notwendig. Der Anschluss erfolgt mittels Fahrstuhlklemmen. Maximale Strombelastbarkeit ist 3A.
Highlights:
• Unterstützt das Digitalformat mfx.
• LED-Anzeigen für schnelles Erkennen von Betriebszuständen.
• Updatefähig.
